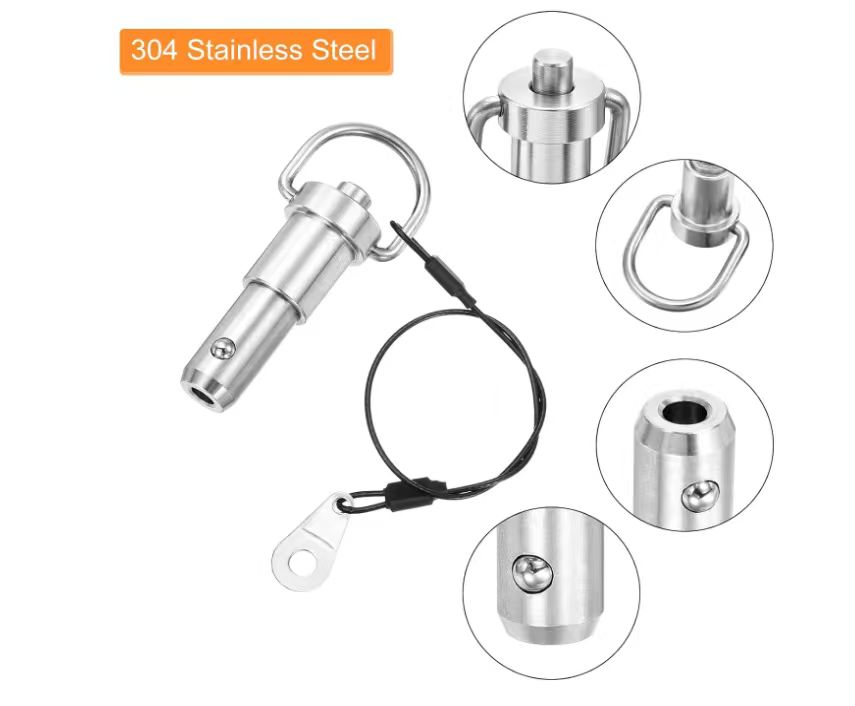

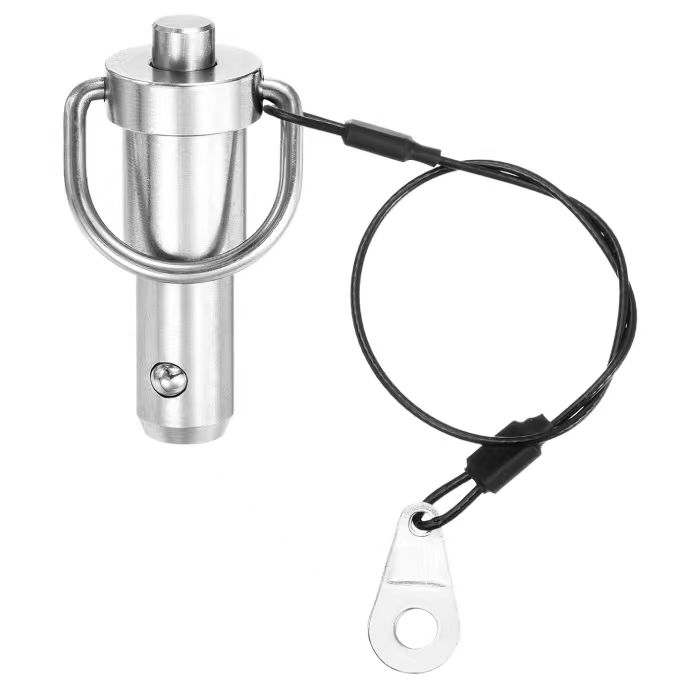

Быстросъемные штифты из нержавеющей стали 304 — серебристое покрытие | Коррозионностойкие и высокоточные
Основные характеристики:
✅ Нержавеющая сталь 304 : идеально подходит для обеспечения общей коррозионной стойкости и для использования в условиях, где важна гигиена.
✅ Серебристая отделка : Естественная полированная поверхность для чистого и профессионального вида
✅ Плавная работа : подпружиненные шарики обеспечивают надежную фиксацию и легкое разблокирование.
✅ Высокая точность : обработка выполнена с жесткими допусками (±0,01 мм) для точного позиционирования.
✅ Широкая совместимость : доступны стандартные диаметры (от 3 мм до 12 мм) и длины рукоятки.

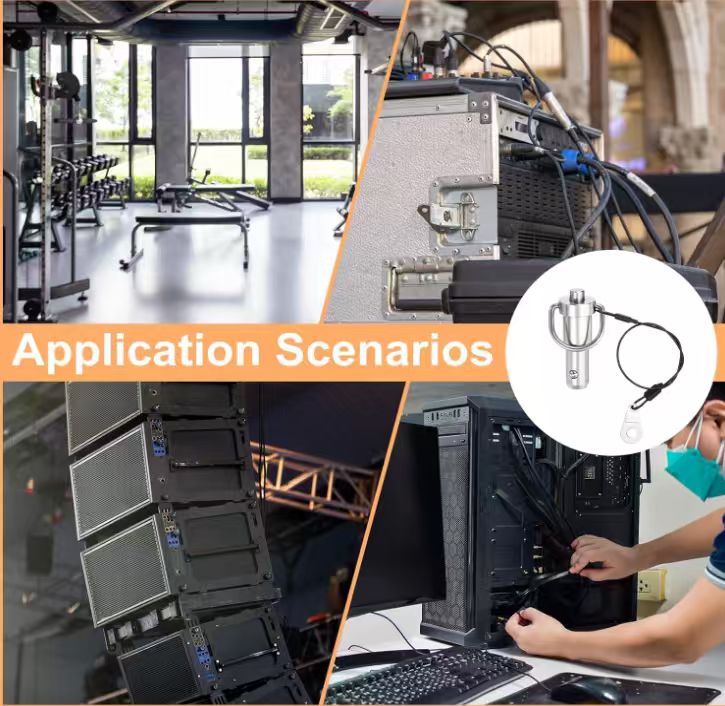

Приложения:
Оборудование для пищевой промышленности
Фармацевтическое оборудование
Морское и береговое оборудование
Общее промышленное оборудование
Упаковочное оборудование
Быстросъемные штифты из нержавеющей стали 304: позволяют подобрать оптимальный размер и длину захвата.
На этой странице представлены быстросъемные штифты из нержавеющей стали 304 серебристого цвета. Для выбора или изготовления подходящего штифта необходимо одновременно определить размеры вала, эффективную длину захвата, механизм фиксации и сопрягаемый узел. HKAA рассматривает индивидуальные требования заказчика в соответствии с чертежом заказчика и согласованными критериями приемки.

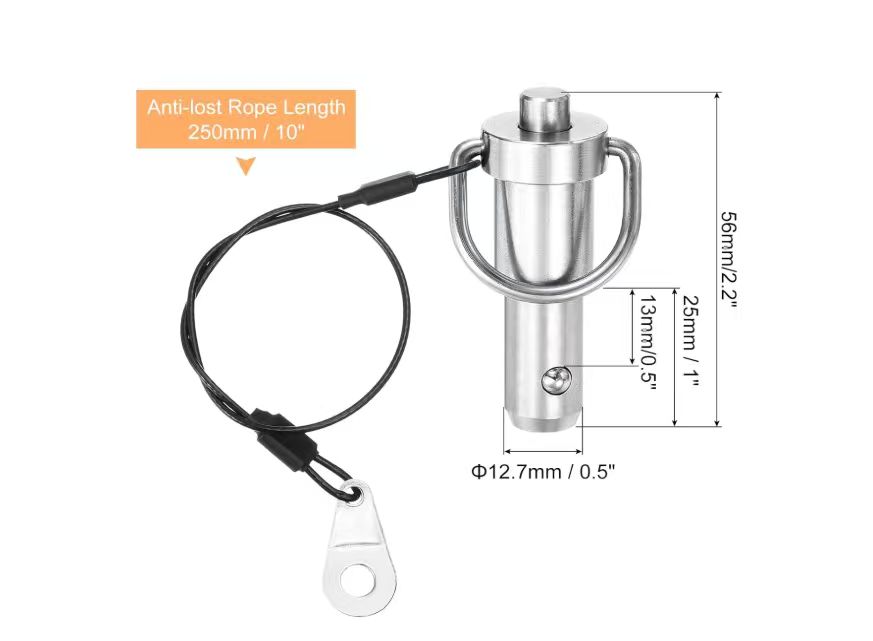

Размеры, необходимые для выбора
- Диаметр штифта: укажите номинальный диаметр и требуемую посадку в ответное отверстие.
- Эффективная длина захвата: определите расстояние, которое должно охватывать удерживаемый узел, используя опорные точки на чертеже штифта.
- Габаритные размеры: включая головку, кнопку и любое пространство, необходимое для работы.
- Положение фиксации: укажите, где должны располагаться фиксирующие элементы относительно удерживаемых частей.
Общая длина штифта и эффективная длина захвата — это разные параметры. Укажите толщину узла, а также любые шайбы, кронштейны или другие удерживаемые элементы, чтобы необходимую длину можно было определить без опоры на фотографию изделия.
Отверстие для соединения и доступ к сборочному соединению
Укажите размер ответного отверстия, допуск, состояние кромки и толщину удерживаемых компонентов. Укажите, должен ли штифт обеспечивать позиционирование, фиксацию или и то, и другое. Окружающая сборка должна обеспечивать доступ для управления кнопкой разблокировки и для установки или извлечения штифта в соответствии с назначением.
Для узлов, использующих отдельную пластину, наш информация о монтажной пластине В документе поясняются схема расположения отверстий и базовые параметры, которые необходимо включить в запрос на технический осмотр для обработки. Совместимость пластины и штифта должна быть подтверждена для конкретной конструкции.
Материал и внешний вид серебряной поверхности
Укажите необходимый материал для вала штифта и определите любые отдельные требования к головке, кнопке, пружине или фиксирующим элементам. Обозначение 304 для одной детали не следует считать самодостаточным для описания всех компонентов узла.
Определите тип обработки поверхности на основании чертежа или согласованного образца. Серебро описывает внешний вид; само по себе оно не определяет шероховатость, метод полировки, требования к очистке или пригодность для конкретной среды.
Требования к проверке и функциональности
Укажите критически важные размеры для проверки и любые необходимые эксплуатационные проверки. В тех случаях, когда важны усилие удержания, рабочая нагрузка, повторяемость или характеристики в условиях окружающей среды, укажите необходимый метод испытаний и критерии приемки для проверки. Размеры и марка материала сами по себе не определяют допустимую нагрузку.
К соответствующим производственным возможностям относятся: Токарная обработка на станках с ЧПУ для цилиндрических элементов. Полный объем поставки, включая закупленные детали и сборку, должен быть указан отдельно в запросе на коммерческое предложение.
Контрольный список запроса предложений по быстросъемным штифтам
- Чертеж штифта с указанием размеров и информация о сопрягаемой сборке.
- Диаметр, эффективная длина рукоятки, форма головки и способ фиксации.
- Требования к материалам и отделке соответствующих компонентов.
- Количество, протоколы проверок и любые критерии функциональных испытаний.
- Упаковка, маркировка и требуемые условия доставки.
Используйте форму запроса на этой странице, чтобы описать необходимый вам штифт и узел. Окончательные характеристики и объем поставки подтверждаются в ходе рассмотрения коммерческого предложения.
Часто задаваемые вопросы
Общая длина совпадает с длиной рукоятки?
Нет. Используйте указанные на чертеже штифта размеры для определения требуемой толщины и эффективной длины захвата узла.
Указывает ли серебристое покрытие на точный вид обработки поверхности?
Нет. Укажите требуемое состояние поверхности, эталонный внешний вид и процесс очистки или отделки, если это важно.
Можно ли выбрать штифт, ориентируясь только на диаметр вала?
Диаметр — лишь одно из требований. Необходимо также учитывать длину рукоятки, посадку отверстия, положение фиксации, зазор между головкой и патронником, а также предполагаемую нагрузку.
