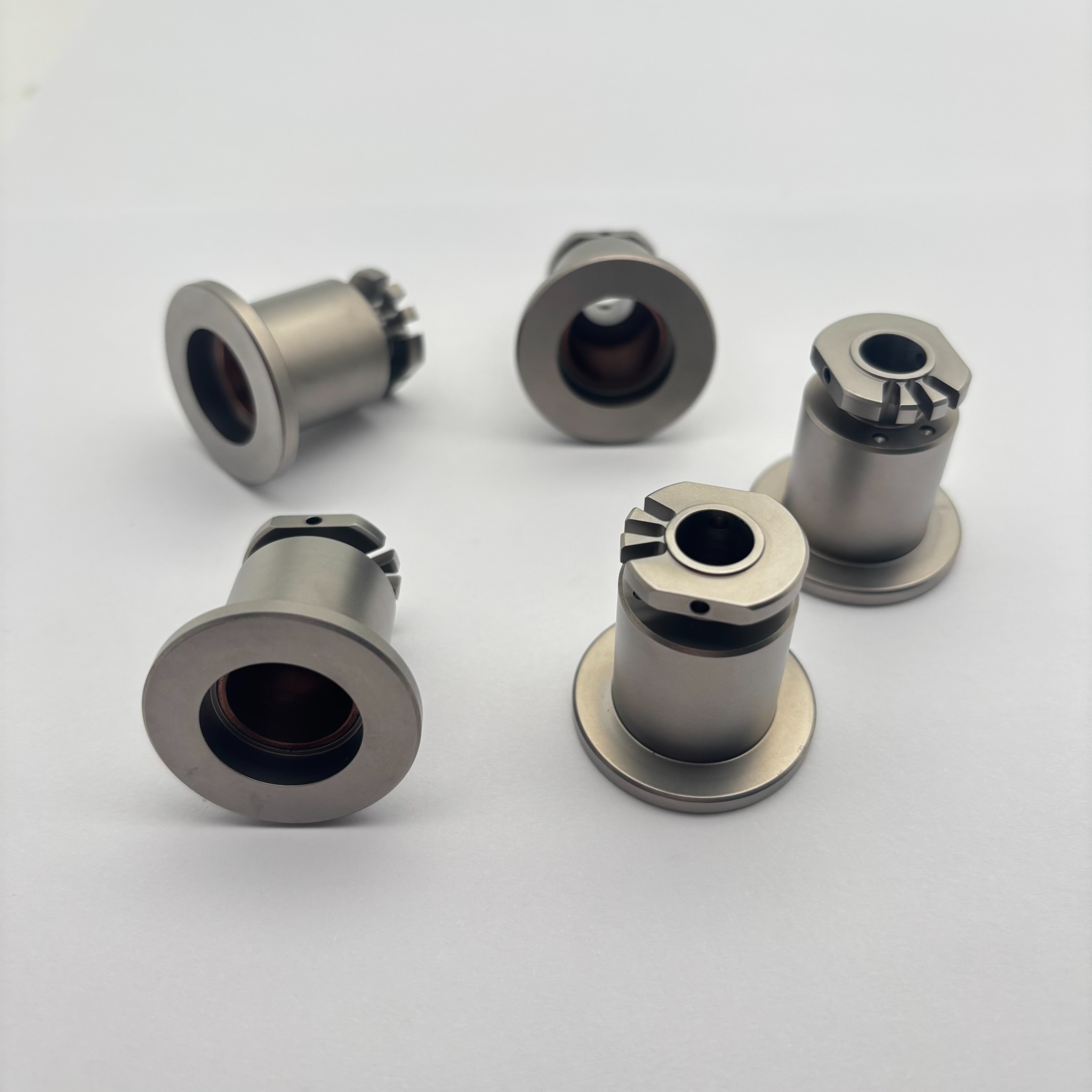

Корпус фильтра из алюминия, обработанный на станке с ЧПУ: руководство по проектированию и изготовлению.

Корпус фильтра — это больше, чем просто защитная оболочка. Это функциональная граница давления, которая должна направлять поток, удерживать фильтрующий элемент, герметизировать от утечек и точно соединяться с окружающей конструкцией. Когда эти функции сочетаются с резьбовыми отверстиями, глубокими полостями, поперечными отверстиями и компактными стенками, обработка на станках с ЧПУ становится эффективным способом производства алюминиевых корпусов по индивидуальному заказу без затрат и сроков, связанных с изготовлением специальной литейной оснастки.

Почему алюминиевый корпус фильтра сложно обрабатывать на станке?

Внешне деталь может казаться простой, но функциональные взаимосвязи внутри неё весьма требовательны. Резьба для закрытия должна оставаться концентричной с каналом картриджа. Канавка для уплотнительного кольца должна иметь правильную ширину, глубину и состояние поверхности. Входные и выходные отверстия должны пересекать внутренний поток, не оставляя заусенцев. Монтажные отверстия должны совпадать с интерфейсом оборудования, а тонкие стенки должны оставаться стабильными после удаления большого объёма материала.

Таким образом, успешный план обработки начинается с функциональности, а не только с геометрии. Производитель должен определить границы зоны давления, уплотнительные поверхности, каналы для потока, базовые точки сборки, зоны с покрытием и точки контроля, прежде чем выбирать инструменты или приспособления.

Приоритеты проектирования для надежной герметизации

Предотвращение утечек зависит от совместной работы нескольких элементов. Уплотнительная поверхность должна быть достаточно плоской и иметь соответствующую чистовую обработку. Канавка должна соответствовать выбранному стандарту уплотнительного кольца, включая допуск на сжатие и набухание материала. Резьбовые крышки или стопорные кольца должны иметь контролируемый диаметр шага резьбы и биение, чтобы обеспечивать равномерное распределение нагрузки.

• Укажите тип уплотнения и стандарт канавки на чертеже.
• Используйте функциональную базовую систему координат, привязанную к отверстию, уплотнительной поверхности и месту крепления.
• Указывайте плоскостность, концентричность и положение только там, где они влияют на рабочие характеристики.
• Выявите острые края, которые могут повредить уплотнение во время сборки.
• Укажите, допускается ли анодирование канавки, отверстия и резьбы.

Завышенные допуски по каждому параметру увеличивают затраты на механическую обработку и контроль качества без улучшения сборки. Критически важные для функционирования размеры следует отделять от общих размеров, чтобы производственные ресурсы были сосредоточены там, где это действительно необходимо.

Выбор подходящего алюминиевого сплава

Сплав 6061-T6 широко используется благодаря практичному сочетанию коррозионной стойкости, прочности, обрабатываемости, доступности и качества обработки поверхности. Для многих промышленных систем фильтрации воздуха и жидкостей это наиболее экономичный вариант. Аналогичные соображения относительно сплава и регулирования потока также применимы к Обработка на станках с ЧПУ для изготовления разъемов жидкостного охлаждения .

Алюминий 6082 может быть выбран в тех случаях, когда требуется дополнительная прочность сплава серии 6000. Сплав 7075-T6 обеспечивает более высокую прочность, но требует более тщательной оценки воздействия коррозии, качества обработки поверхности и общей стоимости. Правильный выбор должен основываться на рабочем давлении, температуре, совместимости с жидкостями, механической нагрузке, ожидаемом сроке службы и выбранном покрытии.

От сырья до готового жилья

1. Проверка чертежей и DFM-моделирования.

В ходе инженерной проверки проверяются толщина стенки, глубина отверстия, пересечения портов, характеристики резьбы, доступность инструмента, сумма допусков и припуски на покрытие. Потенциальные риски деформации следует устранить до начала резки материала.

2. Черновая обработка

Черновая токарная или фрезерная обработка удаляет большую часть внутреннего материала, оставляя при этом контролируемый припуск для чистовой обработки. Сбалансированное удаление материала помогает уменьшить деформацию, вызванную остаточными напряжениями, особенно вокруг глубоких полостей и тонких цилиндрических стенок.

3. Стабилизация и полуфабрикатизация

Для деталей с чувствительной геометрией деталь можно освободить и повторно закрепить перед окончательной обработкой. Это позволяет компенсировать перемещения, возникающие во время черновой обработки, до завершения работ по герметизации и выравниванию.

4. Точная токарная обработка и многоосевое фрезерование

В процессе токарной обработки формируются круглые отверстия, резьба для закрытия отверстий, выступы и концентрические диаметры. Многоосевая обработка на станках с ЧПУ Создает боковые отверстия, угловые соединения, схемы расположения болтов, плоские поверхности и элементы крепления. Сокращение количества повторных настроек повышает точность позиционирования между этими элементами.

5. Удаление заусенцев и внутренняя очистка

Заусенцы в местах пересечения каналов могут ограничивать поток, загрязнять систему или отрываться во время работы. Каждый канал следует осмотреть и очистить. Края, контактирующие с уплотнением, должны иметь контролируемые зазоры, которые защищают уплотнительное кольцо, не изменяя его функциональную геометрию.

6. Обработка поверхности

К распространенным вариантам относятся прозрачное анодирование, цветное анодирование, твердое анодирование, химическое конверсионное покрытие и пескоструйная обработка. Толщину покрытия необходимо учитывать для отверстий, резьбы и канавок. Инструкции по маскировке должны быть четко указаны на чертеже.

Как обработка на станках с ЧПУ защищает производительность потока

Внутренняя геометрия влияет на перепад давления и эффективность фильтрации. Несовпадающие пересекающиеся отверстия, резкие переходы, шероховатые поверхности или остатки стружки могут нарушать поток и создавать риск загрязнения. Обработка на станках с ЧПУ позволяет контролировать расположение отверстий, диаметры каналов, фаски и переходные зоны непосредственно из 3D-модели.

Когда траектория потока включает несколько углов, 4-осевая или 5-осевая обработка позволяет выполнить больше операций за один зажим. Это помогает поддерживать заданное соотношение между внешними соединительными портами и внутренней полостью.

Требования к проверке, которые должны быть указаны в запросе предложений.

В запросе на ценовое предложение следует четко указать не только материал и количество. Покупатели должны указать размеры, требующие документально подтвержденной проверки, а также калибры или методы, которые ожидаются для критически важных характеристик.

• Требования к марке материала, закалке и сертификату.
• Диаметр отверстия, округлость и соосность
• Плоскостность и шероховатость поверхности уплотнительной поверхности
• Ширина, глубина и состояние кромки канавки для уплотнительного кольца.
• Требования к типу, классу и калибру резьбы
• Положение порта и условия пересечения
• Тип покрытия, толщина, цвет и маскировка.
• Требования к чистоте, упаковке и отслеживаемости.

Компания HKAA может контролировать выбранные критические размеры с точностью до ±0,005 мм, если геометрия детали, состояние материала, технологический процесс и метод контроля соответствуют требованиям. Для контроля используются координатно-измерительные машины Zeiss и калиброванные измерительные приборы в соответствии с чертежом и планом контроля.

Пример из практики обеспечения качества в производстве жидкостных компонентов.

Технологическая дисциплина при изготовлении корпуса фильтра аналогична той, которая требуется для других прецизионных компонентов гидравлических систем. В рамках одной долгосрочной программы по изготовлению валов насосов компания HKAA использовала обратный анализ с помощью координатно-измерительной машины, противодеформационное приспособление, пятиосевую комбинированную обработку, 100% динамическую балансировку и магнитопорошковый контроль. Более 500 000 компонентов были поставлены в KSB в Германии и Flowserve в США, при этом зафиксированный процент дефектов не превышал 0,12%.

Несмотря на то, что вал насоса и корпус фильтра имеют разную геометрию, данный случай демонстрирует одни и те же принципы производства: контроль функциональных базовых элементов, управление деформациями, проверка критических размеров, документирование качества и обеспечение повторяемости производственного процесса.

Прототипирование, валидация и серийное производство

Прототип должен подтвердить соответствие размеров, герметичность, ориентацию портов, установку фильтрующего картриджа и доступ для сборки. Если требуется испытание под давлением, то среда испытания, давление, продолжительность и критерии приемки должны быть согласованы до начала производства. Обратная связь, полученная при создании прототипа, может быть учтена при составлении окончательного чертежа и плана контроля.

Для повторных заказов специальные приспособления, стандартизированные списки инструментов, контрольные точки в процессе производства и контролируемые инструкции по финишной обработке помогают сократить сроки выполнения заказа и уменьшить вариативность от партии к партии.

Как оценить производителя алюминиевых корпусов фильтров

Не ограничивайтесь списком оборудования. Компетентный поставщик должен проанализировать конструкцию, объяснить последовательность обработки, выявить риски до начала производства, скоординировать финишную обработку, проверить сложную геометрию и предоставить отслеживаемую документацию по запросу.

Компания HKAA, основанная в 1998 году, обладает более чем 25-летним опытом в области высокоточного производства. Наше предприятие занимает площадь более 10 000 квадратных метров, в нем работает более 150 человек, и оно эксплуатирует около 320 производственных станков. Система качества поддерживается сертификатами AS9100, IATF 16949 и ISO 13485, а также более чем 20 контрольно-измерительными приборами.

Часто задаваемые вопросы

Можно ли изготовить корпус фильтра непосредственно из заготовки?

Да. Обработка заготовок хорошо подходит для прототипов, специализированных конструкций, небольших и средних объемов производства, а также корпусов с индивидуальным расположением портов или особенностями крепления.

Какие характеристики обычно требуют самых жестких допусков?

К типичным критически важным элементам относятся уплотнительные поверхности, каналы для картриджей, канавки для уплотнительных колец, резьба затвора и положение отверстий относительно функциональных базовых точек.

Можно ли замаскировать резьбу и уплотнительные зоны во время анодирования?

Да. Необходимые замаскированные зоны должны быть отмечены на чертеже, а допуски по размерам должны соответствовать выбранной толщине покрытия.

Какие документы необходимо предоставить для получения коммерческого предложения?

Рекомендуется предоставить 3D-модель и точный 2D-чертеж. Включите в него информацию о сплаве и состоянии, количестве, допусках, характеристиках покрытия, требованиях к контролю качества и предполагаемом графике поставок.
