5-осевая портальная обработка для изготовления крупных автомобильных пресс-форм

Крупные автомобильные пресс-формы сочетают в себе сложную геометрию, значительные размеры заготовок и критически важные взаимоотношения между поверхностями. Поставщику требуется больше, чем просто обозначение пяти осей: зона обработки, зажим заготовки, доступ к инструменту, программирование и план контроля должны соответствовать реальному проекту.

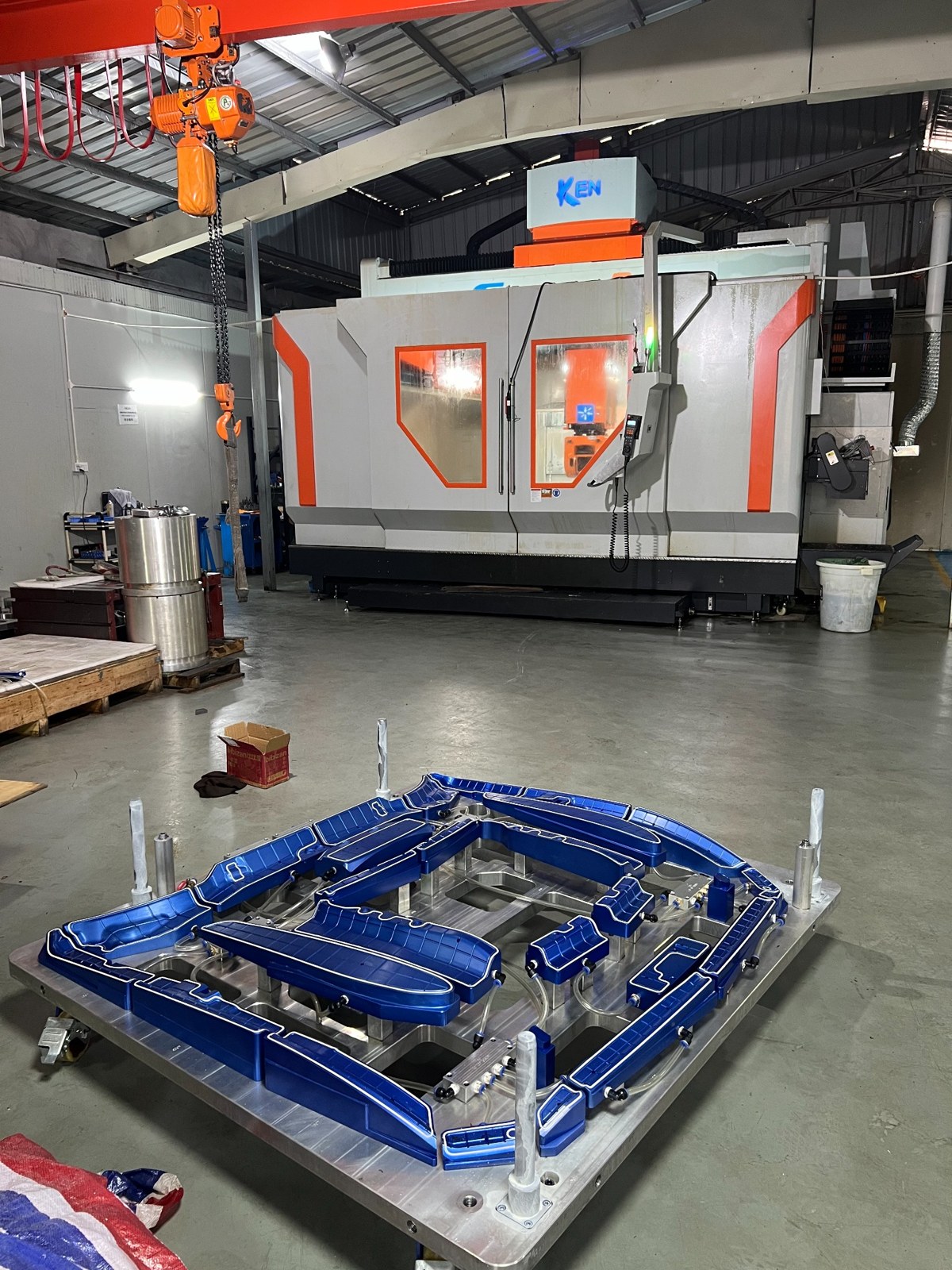

В HKAA наша пятиосевая портальная установка с неподвижным столом и поворотной головкой позволяет удовлетворить эти требования. Заготовка остается зафиксированной, в то время как обрабатывающая головка меняет ориентацию инструмента. На фотографиях и видео из цеха показано оборудование и установка автомобильного инструмента; на фотографиях из контрольно-измерительной камеры показана наша среда для контроля размеров.

Чем отличается пятиосевая портальная обработка с неподвижным столом?

Пятиосевое оборудование может использовать поворотные столы, вращающиеся головки или их комбинацию. В рассматриваемой здесь конфигурации с неподвижным столом крупная заготовка не требует наклона или вращения при использовании поворотного стола. Линейные перемещения позиционируют режущий инструмент, а вращательные движения головки изменяют угол его подхода.

Такая компоновка особенно полезна в тех случаях, когда вращение крупной пресс-формы усложняет ее фиксацию, требует дополнительного зазора или ограничивает практические возможности обработки. Преимущество заключается в соотношении между неподвижной заготовкой и гибкой ориентацией инструмента, а не в утверждении, что одна пятиосевая конфигурация является оптимальной для каждой детали.

Пять преимуществ крупных автомобильных пресс-форм

1. Обеспечьте надежную опору и неподвижность крупных заготовок.

Заготовка может оставаться неподвижно закрепленной на столе, в то время как инструмент приближается с разных сторон. Это помогает технологической бригаде планировать зажим заготовки с учетом ее размеров, веса и геометрии без необходимости вращения всей конструкции. Фактические требования к нагрузке, зазорам и опорам все равно необходимо проверять для каждого конкретного предложения.

2. Доступ к сложным поверхностям под подходящими углами.

Геометрия автомобильных пресс-форм может включать изогнутые поверхности, наклонные стенки и элементы с различными направлениями доступа. Изменение угла наклона инструмента предоставляет больше возможностей для доступа к этим участкам. Доступность инструмента должна учитывать всю головку, держатель, режущий инструмент и приспособление, а не только кончик режущего инструмента.

3. Сокращение операций по изменению положения и переносу базовых точек.

Там, где геометрия доступна, за одну и ту же установку можно выполнить больший объем обработки. Это позволяет уменьшить необходимость подъема, поворота и повторной настройки крупной пресс-формы между операциями. Меньшее количество установок также снижает вероятность расхождений в выравнивании при переносе опорных точек. Для элементов на недоступных поверхностях все еще может потребоваться отдельная установка.

4. Используйте более короткие инструменты там, где это позволяет геометрия.

Наклон инструмента может улучшить доступ к некоторым углубленным или наклонным участкам, иногда позволяя использовать более короткий инструментальный узел, чем при строго вертикальном подходе. Уменьшение ненужного выступа инструмента может помочь ограничить деформацию и вибрацию. Оптимальная длина инструмента остается балансом между вылетом, зазором между держателем и устойчивостью резания.

5. Обеспечение стабильной и качественной обработки сложных поверхностей.

Заранее спланированная ориентация инструмента помогает поддерживать надлежащий контакт с изменяющейся поверхностью. В сочетании с соответствующими фрезами, подачами и шагами обработки это обеспечивает контролируемую стратегию чистовой обработки. Требования к поверхности и любая последующая полировка должны быть согласованы на чертеже; пятиосевая обработка не исключает автоматически все операции чистовой обработки.

Почему для этих проектов требуется нечто большее, чем просто оборудование?

Для обработки крупных автомобильных пресс-форм требуется согласованная работа нескольких производственных процессов. Полезное рабочее пространство должно вмещать заготовку и её зажим на протяжении всего запрограммированного перемещения. Система поддержки должна обеспечивать доступ, одновременно надёжно удерживая деталь. Программирование должно включать подходящий постпроцессор, моделирование работы станка и анализ столкновений.

Длительные циклы обработки также требуют внимания к состоянию инструмента, температурным эффектам и промежуточным проверкам. Эти требования создают значимый порог выбора поставщика. Покупателям следует интересоваться тем, как будет запрограммирован, зафиксирован и проверен предлагаемый процесс, а не полагаться только на фотографию оборудования или общее утверждение о точности.

Соедините механическую обработку с контролем размеров.

План контроля качества должен начинаться с базовой системы чертежа и функциональных требований. В зависимости от пресс-формы, проверки могут охватывать профили поверхности, элементы позиционирования, положение отверстий и взаимосвязи между сопрягаемыми поверхностями. Метод контроля должен соответствовать как заданному допуску, так и физическим размерам компонента.

На фотографиях, сделанных в нашей инспекционной комнате, показаны доступные ресурсы для планирования проекта. Для каждой пресс-формы команда должна подтвердить зону измерения, доступ и объем отчета. Для крупной сборки может потребоваться согласованное сочетание измерений компонентов и проверок сборки. Фотографии служат для иллюстрации заводского контекста, а не являются отчетом об измерениях показанной оснастки.

Иллюстративный сценарий обработки

Рассмотрим крупную деталь автомобильной пресс-формы с контурной поверхностью и наклонными элементами, ориентированными относительно общей базовой точки. Задача состоит в том, чтобы добраться до этих элементов, сохраняя при этом их положение относительно утвержденных базовых точек. Предлагаемый процесс может предусматривать фиксацию детали на неподвижном столе, использование индексированных или одновременных пятиосевых перемещений там, где это необходимо, и проверку всей инструментальной сборки на наличие зазоров перед резкой.

Затем проверка будет проводиться в соответствии с согласованной базовой ориентацией и подтвердит заданные соотношения поверхностей и элементов. Этот пример описывает возможный инженерный подход; он не представляет собой дополнительную документированную поставку заказчику или заявленный результат проверки.

Запросить анализ процесса обработки автомобильных пресс-форм

Отправьте в HKAA текущую 3D-модель и чертеж с размерами, информацию о материале и состоянии, габаритные размеры, предполагаемый вес, количество и требуемую дату поставки. Укажите критически важные базовые элементы, требования к поверхности, инструкции по отделке и протоколы контроля качества, необходимые для приемки. Уточните, относится ли запрос к полной пресс-форме или к отдельным обработанным компонентам.

Имея эту информацию, мы можем оценить, подходит ли пятиосевая портальная установка для проекта, и определить объем работ по обработке, закреплению заготовок и контролю качества. Четкий технический обзор дает покупателям практическую основу для сравнения поставщиков услуг по обработке крупных автомобильных пресс-форм.
